EIA/TIA 568 e uno standard americano per il cablaggio di edifici commerciali.

EIA/TIA 570 standard per il cablaggio di edifici residenziali e centri servizi

ISO/IEC 11801 e una proposta di standard internazionale

Per poter realizzare correttamente un sistema di cablaggio è necessario che tutte le infrastrutture

rispondano ai requisiti trattati dallo standard

EIA/TIA 569 | EIA/TIA 568

Fissa i requisiti minimi richiesti per il cablaggio di un edificio o gruppo di edifici facenti parte dello stesso comprensorio.

I limiti del comprensorio sono:

- l’estensione geografica massima e di 3.000 m

- la superfice massima degli edifici e di 1.000.000 m2

-popolazione massima degli edifici e di 50.000 persone

La validita minima di un progetto e di 10 anni

slide modello EIA/TIA 568.

TOPOLOGIA



Vediamo i vari elementi che costituiscono il cablaggio:

MC ( Main Crossconnect) locale tecnologico o armadio di distribuzione. Esso e situato nell’edificio centro stella del comprensorio

IC ( intermediate crossconnect) locale tecnologico o armadio di distribuzione di un edificio, da cui vengono distribuiti i cavi di dorsale ai vari piani.



TC ( telecommunication closet) armadio di piano da cui vengono distribuiti i cavi che raggiungono l’utenza.

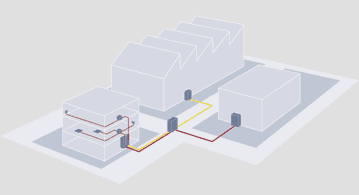

Intebuilding Backbone (dorsale di comprensorio) E’ La dorsale di connessione tra il centro stella di comprensorio ed un altro edificio

Intrabuilding backbone (dorsale di edificio) E’ la comunicazione tra l’armadio di edificio e l’armadio di piano.

ER (Equipment room) E’ un locale tecnologico che puo contenere degli apparati passivi , pannelli di permutazione,scaricatori di tensione, canaline, e puo ospitare apparati attivi quali il centralino telefonico, concentratori per reti locali e le apparecchiature audio video.

EF ( Interbuilding entrance facility) identifica un insieme di infrastrutture e di componenti passivi utilizzati per l’ingresso delle dorsali. Nell’EF e richiesto l’utilizzo di protezioni elettriche per i cavi in rame

TP (Transition Point) e un punto di transione del cablaggio orizzontale dove un cavetto rotondo di tipo ritorto (twisted) viene connesso, tramite un giunto meccanico, ad un cavo piatto che e normalmente pre-intestato.

WA ( work area) posto di lavoro

PBX ( Private branch exchange) centralino telefonico

Il patch panel e un pannello di permutazione per i mezzi trasmissivi

Il telecommunication outlet e la presa utente che puo contenere due o piu connettori (prese RJ45)


per collegare il punto rete cablato sul Patch Panel allo Switch si fa uso di Patch Cord a 4 coppie per trasmissione dati e 2 coppie per le linee telefoniche

L’adapter e un adattatore per il cablaggio:

- di tipo passivo, per adattare tipologie diverse di connettori o cavi:

- di tipo attivo, per adattare sistemi trasmissivi diversi: RS232, RS423




MEZZI TRASMISSIVI

- cavi coassiali da 50W ormai sostituiti dal cavo a 4 coppie cat5/5e/6/7

- fibre ottiche multimodali

- cavi utp a 4 coppie

- cavi UTP multicoppie

- cavi STP a 150W

Le caratteristiche richieste per i cavi coassiali sono quelle specificate dagli standard IEEE 802.3

La fibra ottica multimodale ammessa e quella 62.5/125 - 50/125 nm

fibra ottica monomodale di 900 micro

Lunghezza d’onda Attenuazione Banda Pass.

850nm 3.75 dB/Km 160Mhz/Km

1300 1.5 500

I cavi UTP a 4 coppie hanno le dimensioni di ogni singolo conduttore pari a 24 AWG.Il diametro esterno del cavo non deve superare 6.35mm.


LE DORSALI

Le dorsali possono interconnettere:

edifici diversi con l’edificio centro-stella del comprensorio

armadi di piano diversi con l’armadio di edificio

le distanze ammesse per le dorsali in rame sono di 90 metri

Le distanze massime ammesse per le dorsali in fibra variano a seconda dei mezzi trasmissivi.



CABLAGGIO ORIZZONTALE



Il cablaggio orizzontale interconnette i vari posti di lavoro all’armadio di piano e deve essere progettato per fornire i seguenti servizi:

- trasporto di fonia

- trasmissione dati in modalita seriale

- trasporto dati per le reti locali

il cablaggio puo' essere sia di tipo 568A che 568B.

la differenza la si puo' notare sulla coppia 1-2 (bianco-verde/verde)se 568A e 3-6(bianco-arancio/arancio) se 568B

I cavi ammessi sono:

- cavo UTP a 4 coppie con impedenza da 100W

- cavo STP a 2 coppie con impedenza 150W

- cavo coassiale da 50W con appositi connettori BNC

- fibra ottica multimodale 62.5/125 - 50/125nm

Le norme d’installazione

Gli aspetti che hanno un notevole impatto sulla qualita del cablaggio sono: l’installazione dei cavi, il cablaggio sotto moquette e la messaa terra.

Norme per l’installazione dei cavi UTP:

- la massima tensione di tiro applicabile sui cavi e di 11,3 kg. se si supera viene compromessa la corretta ritorsione delle coppie e si ha un degrado delle caratteristiche elettriche.

- attenzione al raggior di curvatura

- la parte del cavo non ritorta sulla terminazione e di 25mm per i cablaggi di categoria 4 e di 13mm per i cablaggi di categoria 5.

Norme per il cablaggio under-carpet

- il cablaggio non deve essere effettuato in locali umidi o soggetti al rovesciamento di solventi

- la pavimentazione deve essere effettuata con dei moduli quadrati per facilitare l’accesso al cablaggio.

- i cavi di telecomunicazione di tipo under-carpet possono incrociare i cavi di potenza a patto che questi non siano under-carpet.

- la distanza minima tra i cavi di telecomunicazioni e quelli di potenza, quando viaggiano paralleli e di 152mm

Messa a terra

- cavi di tipo schermato

- cavi in fibra ottica over sia presente una protezione meccanica di tipo metallico

Identificazione dei cavi

Per facilitare il compito della manutenzione, e necessario unificare le metodologie di identificazione dei cavi.



La numerazione deve contenere:

- il riferimento al piano dell’edificio dove e situato il posto di lavoro

- il riferimento all’armadio di piano a cui il posto lavoro e collegato

- un campo che identifica il posto di lavoro stesso







Documentazione

Per ogni cablaggio bisogna fornire una documentazione redatta con simbologia e abbreviazione standard

Essa deve comprendere:

- il disegno logico

- una tabella per identificare le dorsali

- una tabella di armadio che indichi le connessioni tra l’armadio di piano e posti lavoro.









Tipi di connettori ammessi:

- RJ45 UTP/FTP

- il connettore BNC per i cavi coassiali di distribuzione orizzontale

- connettore per fibra ottica

- splices per giuntare la fibra ottica ( attenuazione 3dB)



LO STANDARD ISO/IEC 11801

E’ una proposta di standard internazionale per i cablaggi ed e molto simile allo standard EIA/TIA 568

Si differenzia su alcuni punti:

- ha una nomenclatura leggermente diversa

- introduce il concetto di classi di lavoro

- maggior numero di dati sulle caratteristiche dei mezzi trasmissivi

- non ammette l’uso di cavi coassiali

- test piu rigorosi per le categorie dei cavi in rame

- aspetti della messa a terra

- non si occupa della documentazione



Certificazione

la certifica di ogni singolo punto rete viene eseguita con una strumentazione adatta:

es:. Fluke (tester, per i cavi in rame, per calcolo dei valori di tolleranza del cavo e trasmissione)


fluke+power meter per la certifica della fibra ottica

otdr per la certifica della fibra ottica

per collegare la fibra ottica sia questa monomodale che multimodale si fa uso di particolari strumenti

Pinze con relativi accessori a seconda del tipo di connettore da collegare

Giuntatrice otticca
